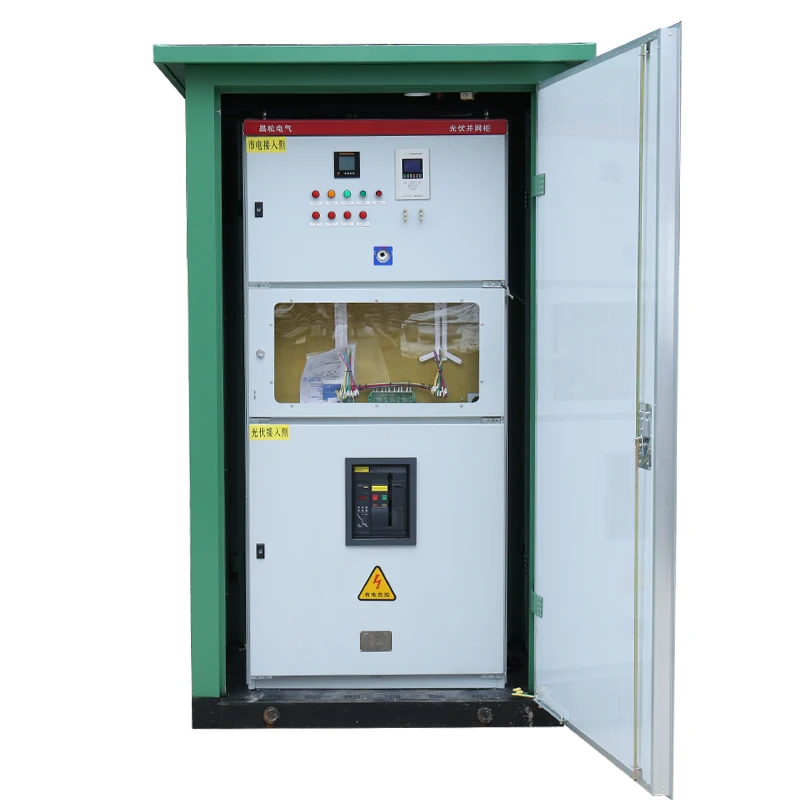

Armari fotovoltaic d'alt rendiment connectat a la xarxa
En primer lloc, l'ús d'armaris fotovoltaics connectats a la xarxa
1. Transmissió d'energia elèctrica i connexió a la xarxa: l'armari fotovoltaic connectat a la xarxa s'utilitza principalment per transmetre l'energia elèctrica emesa pel sistema de generació d'energia fotovoltaica a la xarxa per a la connexió a la xarxa, per tal d'aconseguir l'aportació d'energia i obtenir ingressos per la tarifa elèctrica.
2. Monitorització i detecció d'energia: els armaris connectats a la xarxa fotovoltaica també es poden utilitzar per gestionar la xarxa elèctrica, produir la potència del sistema de generació d'energia tant com sigui possible i controlar la tensió de la xarxa, el corrent, la potència i altres paràmetres per garantir la fiabilitat. funcionament.
3. Límit de corrent d'inducció: l'armari connectat a la xarxa fotovoltaica també té una funció de control de corrent d'inducció, que pot limitar el corrent d'inducció, protegir equips i circuits i millorar la seguretat.
En segon lloc, l'escena del gabinet de la xarxa fotovoltaica
1. Sistema fotovoltaic industrial a gran escala: en el sistema fotovoltaic industrial a gran escala, l'armari fotovoltaic connectat a la xarxa té un paper important en el corrent i la tensió connectats a la xarxa del sistema de generació d'energia, que pot produir de manera segura i estable l'electricitat del sistema de generació d'energia a la xarxa.
2. Sistema fotovoltaic comercial: en el sistema fotovoltaic comercial, els armaris fotovoltaics connectats a la xarxa es poden utilitzar per al control de corrent i tensió connectats a la xarxa i altres funcions per garantir la realització dels efectes de generació d'energia i interessos comercials.
En resum, l'armari connectat a la xarxa fotovoltaica s'utilitza principalment per al sistema d'energia solar de la xarxa elèctrica, mentre que amb el control i detecció d'energia, el límit de corrent d'inducció i altres funcions pràctiques, és una part indispensable del sistema d'energia solar. Al mateix temps, els armaris fotovoltaics connectats a la xarxa també es poden utilitzar àmpliament en diferents escenaris, com ara sistemes fotovoltaics industrials a gran escala, sistemes fotovoltaics comercials i sistemes fotovoltaics domèstics. Mitjançant la seva aplicació en diferents escenaris, pot tenir un gran potencial de generació d'energia, millorar el medi ambient i millorar l'eficiència de la utilització de l'energia.
Paràmetre tècnic
|
Model de producte |
CSGGD |
|
Nombre d'entrades del inversor |
1路-5路(Es recomana utilitzar una caixa de bus de CA) |
|
Nombre de canals de sortida connectats a la xarxa |
1路 |
|
Requisit de connexió a la xarxa |
Armari trifàsic connectat a la xarxa |
|
Tensió connectada a la xarxa |
CA: 380 V-CA: 500 V |
|
Canvia de marca (opcional) |
Changsong, Delixi, Chint, Changshu, ABB, Schneider |
|
Funció de protecció |
|
|
Protecció contra curtcircuits |
N'hi ha |
|
Protecció de sobrecàrrega |
N'hi ha |
|
Protecció contra llamps |
Hi ha (Corrent nominal: In: 20KA, Imax: 40KA, UP Menor o igual a 4kV) |
|
Protecció d'aïllament (punt d'interrupció visual) |
Hi ha (ganivet/interruptor de desconnexió) |
|
Protecció de sobre i sota tensió |
N'hi ha |
|
Tancament automàtic |
N'hi ha |
|
Tauler obert i tancat manualment |
N'hi ha |
|
Funció opcional |
1, monitor de qualitat d'energia en línia; (opcional) 2, dispositiu de protecció anti-illa; (opcional) 3, dispositiu de desconnexió d'errors; (opcional) |
|
Interruptor connectat a la xarxa |
|
|
Tancament de caixa de plàstic (100A-800A) (opcional) |
1, fallada d'energia de la xarxa elèctrica o biaix > 20%, viatge automàtic (0-10s temps de viatge de retard ajustable); 2, la xarxa elèctrica torna a la normalitat, tancament automàtic; 3, el funcionament manual es pot canviar al funcionament automàtic; 4, manca de protecció de fase, trencament de protecció zero 5, comproveu el tancament de pressió |
|
Interruptor de marc universal (200 A-4000A) (opcional) |
1, fallada d'energia de la xarxa elèctrica o biaix > 20%, viatge automàtic (0-10s temps de viatge de retard ajustable); 2, la xarxa elèctrica torna a la normalitat, tancament automàtic; 3, el funcionament manual es pot canviar al funcionament automàtic 4, manca de protecció de fase, protecció de trencament zero; 5: Comprovar el tancament per pressió |
|
Aplicabilitat mediambiental |
|
|
Temperatura i humitat |
Temperatura de funcionament: -25 a 60 graus Temperatura d'emmagatzematge: -40 a 70 graus Humitat: 0-90% Sense gel sense gas corrosiu (si n'hi ha, especifiqueu-ho) |
|
Altitud de servei |
Menys o igual a 3000M |
|
Resistència a l'esprai de sal |
Prova estàndard de polvorització de sal 336 hores |
|
Paràmetre convencional |
|
|
Material de l'armari |
Spray de placa laminat en fred, acer inoxidable |
|
Lloc d'ús |
Tipus interior (tipus exterior personalitzable) |
|
Tipus d'armari |
Safata de distribució, safata de mesura, safata de transformador, safata d'interruptor d'aïllament |
|
Mode d'instal·lació |
Muntatge vertical a terra |
|
Mida de l'armari (D * W * H) |
600 mm * 800 mm * 2200 mm / 800 mm * 800 mm * 2200 m (personalitzable) |
PMF
1, hi ha protecció contra els llamps?
Protecció completa per garantir la seguretat de l'equip
2, hi ha alguna cosa més a part de les característiques bàsiques?
També hi ha monitors de qualitat d'energia en línia, dispositius de protecció anti-illa, dispositius de desconnexió d'avaries, etc., que són opcionals.
3, De quin material està feta la caixa?
Spray d'acer laminat en fred, acer inoxidable
